畢托管流速測量實驗裝置 JGKY-612

型號： JGKY-612

： •  通過實驗，可以對流體力學的一些特點有一些直觀的認識，學會動手完成所有的步驟。了解基本原理知識。在流體力學發展中，實驗流體力學起著關鍵性的作用。一方面人們通過實驗可以仔細、反復觀測現象，以便揭示流動機理和發現流動規律；另一方面通過實驗對直接測量，可為建立模型和理論提供重要依據。

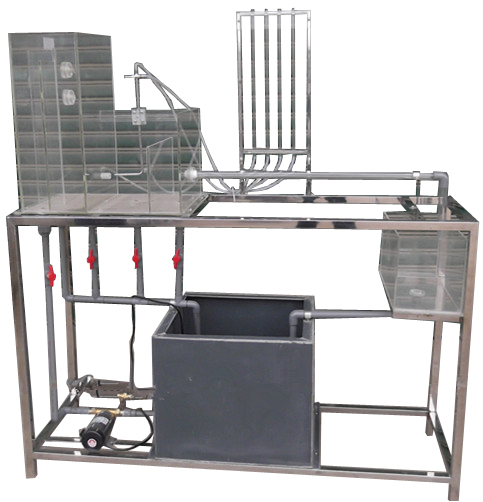

產品參考圖片：

畢托管流速測量實驗裝置 JGKY-612 主要功能

實驗?zāi)康模?

1 、掌握畢托管測量點流速的技能。

2 、了解畢托管的構造和適用性。

3 、 分析管嘴淹沒射流的點流速分布及點流速因數的變化規律。

主要配置：

水泵、蓄水箱、畢托管、 測壓計、管嘴射流裝置、 恒壓水箱、 計量水箱、 刻度標尺、秒表、 自循環 系統、不銹鋼框架。

技術參數：

1、運行環境：溫度0-40 0 C，相對濕度：≤90%RH，電源：220V/50Hz，可連續操作。

2 、 采用低噪聲靜音環保型水泵，最高揚程： 10 m ，額定流量： 1 2 L/min ，功率： 90 W 。

3、 實驗水箱容積 30L透明有機玻璃材質 ，帶有穩壓溢流口， 恒壓供水箱設有水位調節機構，以改變實驗流速的大��；可測量畢托管壓差值和淹沒孔口上下游壓差值 。

4、 計量水箱：容積 10L 透明有機玻璃制作，帶計量刻度。

5 、 蓄水箱， 500× 4 00× 400mm，材質 PVC板。

6、測壓計由4根直徑φ8mm的有機玻璃管固定在測壓架上，測壓架上粘有標尺方便讀數，壓差計內的指示液為水，無毒、操作安全。

7、實驗流量： 0 ～ 200ml/s ， 畢托管適用范圍 20 ～ 200cm/s ， 實驗流速范圍 100 ～ 200cm/s 。

8、 實驗所用的流體 - 水為全循環使用設計，充分節約水資源。

9、框架及臺面均為304不銹鋼材質，結構緊湊，外形美觀，操作方便。

10、 外形尺寸： 1500×500×1550mm （長 ×寬×高） ， 可移動式設計， 帶腳輪及禁錮腳 。
