換熱器綜合實驗臺JGRG -704
實驗?zāi)康模?

•  了解 板式、列管 及 套管換熱器的 構造特點及傳熱性能的差別。

•  掌握各換熱器 性能測試 方法，了解影響換熱器性能的因素。

•  加深對順流和逆流兩種流動方式換熱器換熱能力差別的認識 。

•  掌握流體流速、流量、壓力、溫度等參數的測量技術。

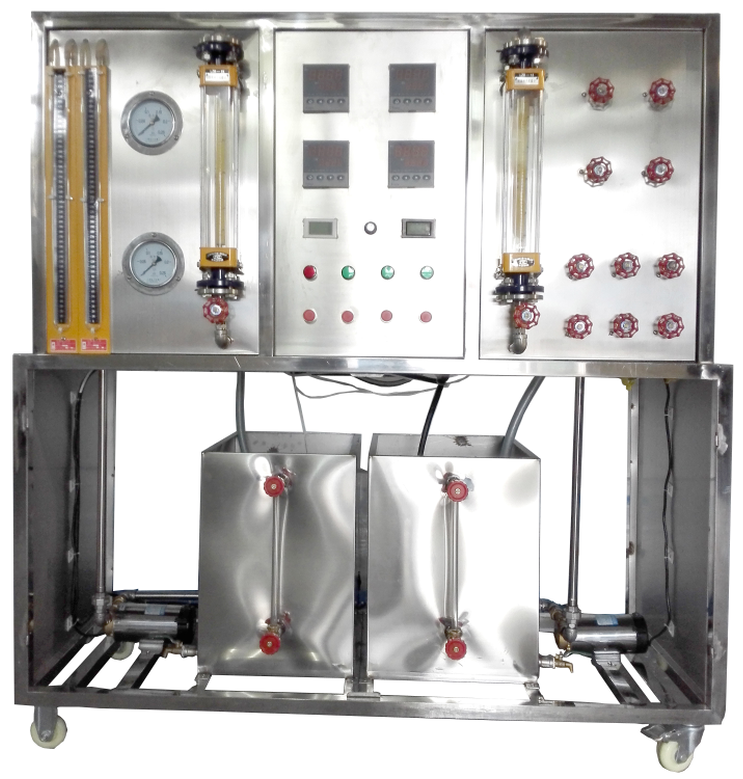

產品名稱： 換熱器綜合實驗臺 JGRG -704

主要配置：

  套管式換熱器，板式換熱器，列管式換熱器 , 冷、熱水防腐水泵，冷、熱水轉子流量計，冷、熱水不銹

鋼原水箱及加熱水箱，順、逆流調節閥門組，阻力測試壓力表及 U 型差壓計，加熱 功率 由固體調壓模塊無級調節，萬能信號輸入巡檢儀顯示溫度，電流 表， 電壓表， 不銹鋼臺架及控制屏 等 。

技術參數：

•  輸入電源：三相 AC380V±10% 50Hz，功率6.5KW。

2、 換熱器面積：列管換熱器 0.36m 2 ，板式換熱器 0.56m 2 ，套管換熱器 0.21m 2 。

3、電加熱總功率： ≦ 6.0KW， 加熱溫度： ≤ 80 ℃。

4 、 冷、熱 水泵 參數 ： 流量： 20L/min ，揚程： 12m，功率：120W。

5、 轉子流量計 ： 二 臺 并聯 ， 熱水流量 量程： 16—160L/h ，冷水流量量程： 40 — 40 0L/h 。

6、原水箱：304 不銹鋼材質，容積：80L（冷水箱有蓋密封，防止落灰，配有液位顯示裝置；水箱入口配

有浮球閥以保證水箱水位恒定）。

7、熱水箱 ：304不銹鋼材質，容積：60L（熱水箱有蓋密封，與冷水箱獨立，配有液位顯示裝置）。

8、溫度測量：測量系統配置有智能溫度控制儀表（PID調節控溫，精度 ±0.2℃），高精度PID調壓

模塊電路。

9、外形尺寸：1200×600×1700mm，外形為不銹鋼可移動支架， 帶雙剎車輪。

數字 II 型增加帶標準信號的多路萬能信號輸入巡檢儀，增加帶標準信號的數顯電流表電壓表，

增加文丘里流量計配差壓傳感器測流量，軟件等。
