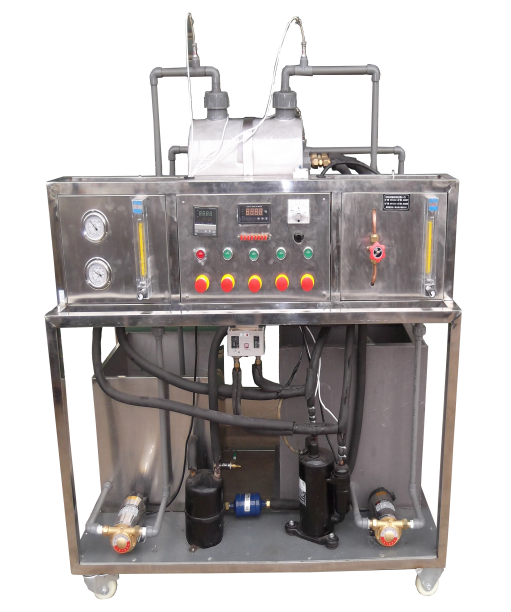

制冷壓縮機性能實驗臺JGRG -749

產品名稱： 制冷壓縮機性能實驗臺 JGRG -7 49

實驗?zāi)康模?

1 、 加深了解制冷循環系統的組成 。

2 、 學習測定制冷機性能的方法 。

3 、通過對新型蒸發器、冷凝器的進出水水溫的檢測，計算壓縮機的制冷量、壓縮機效率、制冷系數及蒸發器冷負荷、冷凝器的換熱量。

主要配置：

全封閉 制冷壓縮機、冷凝器、節流閥、蒸發器、 冷水泵、熱水泵、玻璃轉子流量計 , 水箱、 電加熱裝置、液體轉子 流量計、 8 路萬能 巡檢儀、溫度傳感器、高低壓控制器、干燥過濾器、儲液罐、電流表、電壓表、壓力表 、不銹鋼 移動式實驗臺等組成 。

技術參數：

•  輸入電源：單相 AC220V ± 10% 50Hz ，功率 1.2KW 。

•  實驗臺采用封閉式制冷壓縮機，蒸發器和冷凝器均為水換熱器。壓縮機的軸功率通過輸入電功率來

測算。 制冷工質采用 R11。

•  測量參數：電壓： 0 ～ 250V ，電流： 4 ～ 5A ，水流量 40 ～ 400L/h ，排氣壓力 1.5Mpa ，吸氣壓力  0.04 ～ 0.07Mpa ，冷凝溫度： 35 ℃，蒸發溫度： 5 ℃。

4、冷、熱 水泵 參數 ： 流量 : 20L/min ，揚程： 12m，功率：120W。

5、蒸發壓力表量程-0.1-1.6MPa,冷凝壓力表量程-0.1-0.9MPa。

6、冷水箱: 不銹鋼,容積：80L（冷水箱有蓋密封，防止落灰，配有液位顯示裝置；水箱入口配有浮球閥以保證水箱水位恒定）。

7、熱水箱 :不銹鋼,容積：60L，加熱功率2.0KW（熱水箱有蓋密封，與冷水箱獨立，配有液位顯示裝置）。

8、 溫度由高精度溫度傳感器測量，高精度萬能信號輸入巡檢儀顯示。

9、外形尺寸：1400×650×1600mm，外形為不銹鋼可移動支架， 帶雙剎車輪。

•  JGMY-制冷壓縮機性能實驗臺

1: 外形尺寸： 1.2×0.6×1.6 。

2: 工作電壓： 220V ，功率： 4KW 。
3: 主要用途： 應用電量熱器法測定壓縮機的制冷量、測定標準工況下的制冷量、功率和計算制冷系數，并可進行熱平衡計算，可實現有回?zé)�、無回?zé)醿煞N工況。

4: 主要配置： 被測制冷壓縮機；油分離器；水冷冷凝器；儲液器；干燥過濾器；過冷器；電量熱器（第二制冷劑采用 R11 ）；數顯電功率測量儀表；輔助壓縮冷凝機組；溫度測試及流量測量系統等 。

5 ：主要特點： 增加帶標準信號的 16 路萬能信號輸入巡檢儀，增加數顯 功率表 ， 配有 RS485 數據采集 , MODBUS RTU 方式通訊協議 ，自動數據分析處理、繪制曲線功能的軟件等。

6 ： 技術參數： 測試參數 符合 GB/T 5773-2016 容積式制冷劑壓縮機性能試驗方法 的規定。

6.1: 量熱器出口制冷劑氣體壓力 / 溫度 。

6.2: 吸氣溫度 / 壓力 。

6.3: 排氣溫度 / 壓力 。

6.4: 膨脹閥前的制冷劑液體壓力 / 溫度 。

6.5: 量熱器環境溫度 。

6.6: 壓縮機轉速或頻率 。

6.7: 冷卻水進 / 出口溫度和流量 。

6.8: 壓縮機潤滑油壓力 / 溫度 。

6.9: 環境溫度 / 壓力 。

6.10: 第二制冷劑飽和壓力 。

6.11: 電加熱功率 。

6.12: 電源電壓 / 頻率 / 電動機輸人功率 。

6.13: 溫度 采用 PT100 傳感器 :A 級，測量范圍 -50 ～ +150℃ 精度 0.1℃ 。

6.14: 壓力變送器 : 壓力 4-20mA 輸出 精度 0.5% 。

6.15: 流量節流裝置 : 差壓 4-20mA 輸出 精度 0.5% 。

6.16: 電工測量儀表 ：精度 0.5% ，可單獨顯示電壓、電流、功率因數、功率，轉速或頻率信號，精度 0.5% 。

7 ： RS485 數據采集 , MODBUS RTU 方式通訊 測試參數 表 ;
