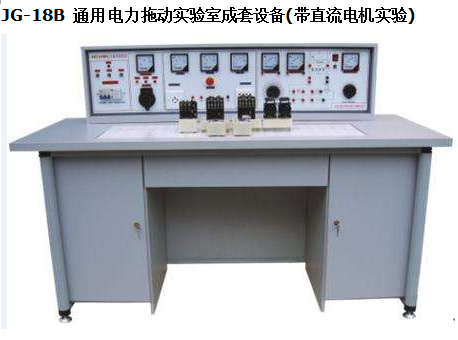

JG-18B 通用電力拖動實驗室成套設備 ( 帶直流電機實驗 )
主要功能： JG-18B 通用電力拖動實驗室成套設備 ( 帶直流電機實驗 )
二、結構與功能：
1 、學生臺桌 : 配有學生桌 12 臺，尺寸 :160×68×80cm ，一臺 2 座，桌左右各有一個元件儲存柜，中間抽屜放工具。
2 、示教控制臺 : 能分別控制 12 臺學生桌的電源，示教屏具有演示講解功能。其它功能與學生實驗桌基本一樣。
3 、學生實驗桌中部裝有通用實驗底板，實驗時把元件盒插入實驗板，即可連線實驗。
4 、通用電力拖動實驗臺 :
(1) 電源輸入指示
(2)UFU 、 VFU 、 WFU 三相電源輸入熔斷器
(3) 電源總開關 : 具有漏電，過載、短路保護功能
(4) 電壓換相開關 : 用來觀察三相線電壓， 450V 電壓表指示。
(5) 電流表 2A3 只，分別指示 U 、 V 、 W 相電流輸出值。
(6) 急停按鈕 : 按到底切斷實驗臺電源
(7) 三相四線輸出接線座
(8) 三相電源插座
(9)220v 市電插座，供外接儀器使用
(l0) 電源開關 : 控制 " 交直流調壓電源 "
(11)FU ：交直流調壓電源保險座
(12)0 ～ 240V 交流輸出 0 ～ 240V 交流輸出接線座
(13)0 ～ 220V 直流輸出 0 ～ 220V 直流輸出接線座
(14) 電壓表 250V: 指示調壓電源的輸出電壓值
(15)Ra 、 Rf 調節旋鈕
(16)Ra 、 Rf 接線座
(17) 直流電機 Ia 、 If 指示表
三、器材配備：以二十四座為例：
序號 |
名 稱 |
型號（或規格） |
單位 |
數量 |
備 注 |
1 |
保險管 |
2安培 |
只 |
6×13 |
|
2 |
交流接觸器 |
CJ10-l0A 380V |
個 |
6×13 |
已裝元件盒上 |
3 |
指示燈 |
XD-5 |
〃 |
3×13 |
已裝元件盒上 |
4 |
整流二極管 |
IN5408 |
只 |
5×13 |
已裝元件盒上 |
5 |
電阻 |
RX-510Ω/30W |
〃 |
3×13 |
已裝元件盒上 |
6 |
鈕子開關 |
KN1×2 |
〃 |
3×13 |
已裝元件盒上 |
7 |
行程開關 |
LXl9-001 |
〃 |
4×13 |
已裝元件盒上 |
8 |
按鈕-紅 |
LAl9-ll |
〃 |
2×13 |
已裝元件盒上 |
9 |
按鈕-綠 |
LAl9-11 |
〃 |
4×13 |
已裝元件盒上 |
l0 |
倒順開關 |
KO-3 380V/10A |
〃 |
１×I3 |
已裝元件盒上 |
11 |
三相閘刀 |
380V l5A |
〃 |
1×13 |
已裝元件盒上 |
12 |
三相雙投閘刀 |
380V l5A |
〃 |
1×13 |
已裝元件盒上 |
13 |
熱繼電器 |
JRO-20/3 |
〃 |
2×13 |
已裝元件盒上 |
14 |
時間繼電器 |
JS7-1A 380V |
〃 |
2×13 |
已裝元件盒上 |
I5 |
變壓器 |
BK-25W 380V/6.3V 36V |
〃 |
１×13 |
已裝元件盒上 |
16 |
導線 |
銅蕊線1.13MM |
米 |
若干 |
已裝元件盒上 |
l7 |
尖咀鉗 |
|
把 |
１×13 |
|
18 |
螺絲刀 |
|
把 |
3×13 |
|
19 |
萬用表 |
MF-47型 |
只 |
1×13 |
大號、小號平頭、十字 |
20 |
電動機 |
Y/Δ380V |
臺 |
2×13 |
|
21 |
直流電機 |
|
臺 |
１×13 |
|
四、實驗內容：
1．閘刀開關正轉控制線路
2．接觸器點動正轉控制線路
3．具有自鎖的正轉控制線路
4．具有過找保護的正轉控制線路
5．倒順開關控制正反轉控制線路
6．接觸器聯鎖的正反轉控制線路
7．按鈕聯鎖的正反轉控制線路
8．按鈕接觸器復合聯鎖控制線路
9．自動往返行程控制線路
10．接觸器控制串聯電阻降壓起動線路
11．時間繼電器控制串聯電阻降壓控制線路
12．手動Y/ △ 降壓起動
13．接觸器控制Y/ △ 降壓起動
14．時間繼電器控制Y/ △ 降壓起動
15．QX3-13型Y/ △ 自動起動控制線路
16．半波整流能耗制動控制線路
17．全波整流能耗制動控制線路
18．C620車床電氣控制線路
19．手動降壓起動
20．單相運行反接制動控制線路
21．電動葫蘆電氣控制線路
22．C6163車床電氣控制線路
23．控制電路聯鎖控制線路
24．主電路聯鎖控制線路
25．直流電機啟動
26．直流電機的調速
27．直流電機的反轉
28．直流電機制動實驗
|
