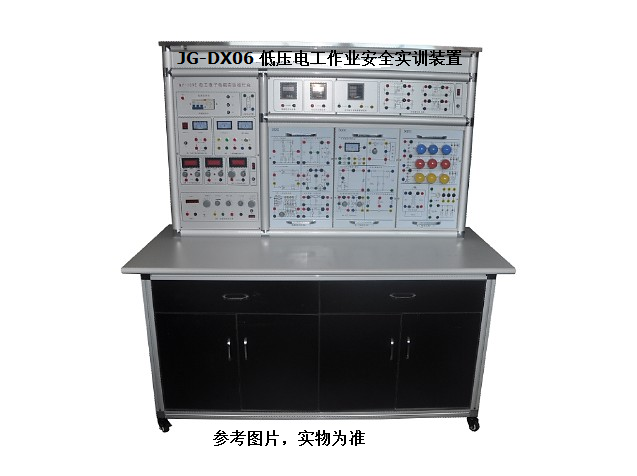

低壓電工作業安全實訓裝置JG-DX06

主要功能：JG-DX06 低壓電工作業安全實訓裝置

低壓電工作業安全實訓裝置集電工工具，電工儀表、電工安全培訓、電工實訓操作操作為一體，可進行電工綜合知識培訓。裝置主要有以下部分組成：
1 ：）電工儀表：主要有萬用表、兆歐表、接地電阻測試儀
2 ：）電工安全培訓： 電工安全標示，電工操作規范、滅火器的使用、觸電急救。
3 ：）電工工具：鋼絲鉗、尖嘴鉗、螺絲刀、絕緣膠布。（標紅學校自配）
4 ：）低壓電工作業安全實訓裝置，主要有實訓模塊、實驗臺、實訓桌組成，可完成電工實訓操作培訓要求。
低壓電工作業安全實訓裝置
一、概述
低壓電工作業安全實訓裝置吸收了國內國外先進教學儀器的優點，充分考慮了實驗室的現狀和未來的發展趨勢，從性能上和結構上進行了創新，布局合理，使用方便靈活。對實驗中所涉及的電源、儀器儀表采取可靠保護，同時設置了可靠的人身安全保護體系，能滿足學生對電器的安裝、接線工藝、電路分析、熟悉機械電氣控制線路的實驗、故障分析等技能訓練，是各大中專院校職業院校實驗實訓室建設的選擇。
主要技術參數：
1 、輸入電壓：三相四線（或三相五線）～ 380V±10% 50Hz
2 、工作環境：環境溫度范圍為 -10 ℃ ～ +40 ℃ 相對濕度＜ 85% （ 25 ℃ ）海拔＜ 4000m
3 、裝置容量：＜ 3kVA
4 、外形尺寸：詳見后參考圖
5 、安全保護：設有電壓型漏電保護器和電流型漏電保護器（漏電保護動作電流 IΔn≤30mA 、分?jǐn)鄷r(shí)間 ≤0.1s ）、過壓保護、過流保護、過載保護等措施
實訓桌：
外形尺寸：詳見后參考圖
結構：采用 1.2mm 壁厚的優質鋁合金結構，模具化加工，金屬表面經經酸洗、磷化等化學防銹處理后高高壓靜電均勻噴涂環氧樹脂粉末（ 90um ），具有耐高溫、抗腐蝕功能。裝有四個萬向調節轉動輪子，并裝有剎車系統。
臺面：為高密度防火板，具有耐磨、防火性能好的特點，適合于科研和教學場所。
實訓臺：
1 ：采用鋁合金外殼：美觀實用。圓弧形過度界面， 梯形設計，具有良好的視覺效果。較低的高度，防止視線遮擋，便與教學觀察。鋁塑板面板：防污防褪色。
實訓臺提供兩組獨立控制電源，可供兩個學生同時實驗。
1 ：電源總開關，設有漏電保護器（漏電保護動作電流 IΔn≤30mA 、分?jǐn)鄷r(shí)間 ≤0.1s ）
2 ：保險，設有 U/V/W 各相保險
3 ：指示燈，設有紅綠黃三色指示燈，指示三相電源
4 ：電壓表：設有 AC450V 電壓表，指示輸出電壓。
5 ： U/V/W/N/PE 安全輸出電壓插孔。采用安全型接線柱，無外漏金屬件，防止觸電。
5 ：低壓交流電源輸出： 3-6-9-12-18-24-36 多抽頭交流電源輸出。
6 ：直流穩壓可調電源：直流穩壓 0V-30V 連續可調，電流 1.5A ，電壓穩定度 ≤0.3% ，電流穩定度 ≤0.3% 。自動繼電器換檔；自動過載保護、自動恢復及過載指示功能。電壓表和電流表指示輸出電壓和電流。
7 ：交流電壓表、電流表：交流電壓表量程范圍： 0-AC450,
交流電流表量程范圍： 0-2A
8 ： AC220V 電源輸出，采用多功能插孔，供外接設備提供電源，方便使用。
實驗臺為安全用電使用，增加了以下功能
1 ：鎖匙，每臺配備鎖匙取電功能，由老師統一配發鎖匙，只有鎖匙才能開啟電源，防止學生隨意用電。
2 ：急停開關，當發生故障等問題時，通過急停開關可快速切斷電源，防止事故擴大。
配備功能模塊：
1 ：電動機單向連續運轉（帶點動控制）
設備主要有以下，
3P 空開 1 個
保險 3 個
交流接觸器 1 個
按鈕盒 3 孔 1 個
紅色按鈕 1 個
綠色按鈕 1 個
黃色按鈕 1 個
2 ：三相異步電動機正反轉控制
設備主要有以下，
3P 斷路器 1 個
保險 3 個
交流接觸器 2 個
按鈕盒 3 孔 1 個
紅色按鈕 1 個
綠色按鈕 1 個
黃色按鈕 1 個
3 ：?jiǎn)蜗嚯娔鼙韼д彰骺刂?
設備主要有以下，
2P 斷路器 1 個
保險 2 個
單相電度表 1 個
E27 螺口燈泡 2 個
86 雙控開關 1 個
86 插座 5 孔 1 個
4 ：帶熔斷器（斷路器）、儀表、電流互感器、電動機運行控制電路
設備主要有以下，
3P 斷路器 1 個
保險 3 個
交流接觸器 1 個
按鈕盒 3 孔 1 個，
紅色按鈕 1 個，
綠色按鈕 1 個，
黃色按鈕 1 個
電壓表 AC450V 1 個
電流表 AC0-3A 1 個
電流互感器 1 個
電動機： AC380V 三相，功率 120W, 星 / 三角可轉換。
實驗導線： CKC 安全型，顏色：紅、綠、黃、藍、黑， 共計 30 根
