JG SP-16 智能型 高級直流電機檢測技術實驗裝置

一 系統概述：
“智能型高級直流電機檢測技術實驗裝置”是直流電機對應的機械特性、電氣特性的測試和教學實訓于一體，配套先進的檢測控制手段，對以上各種運行方式進行定量分析，采集電機運行的各種參數。學生可通過一個嵌入式觸摸屏電腦實現采集數據的顯示、系統控制、加載控制等。
一臺基于W i n C E ( 中 文 版 ) 操作系統 、內嵌Homebuilder嵌入版組態軟件的觸摸屏是唯一的人機界面，它在系統中作為數據輸入、顯示監控及 控制終端。該終端采用RS-485/232接口采集模塊進行通訊，數據采集模塊將傳感器的檢測值上傳給終端進行顯示或用于監控，本款教學設備的終端還可下達操作指令給執行模塊從而實現對程控設備的調節，進而實現對電機電樞電壓及負荷的控制。
二 系統主要設備及參數：
1.加載設備：磁粉制動器
供電電源24V 激磁電流0~0.6A 加載能力0~5N.m
2 .動態扭矩傳感器 測量旋轉電機扭矩，量程0~±5N.m 線性輸出0~±5V (正反方向)
3.直流電動機： 電樞電壓直流220V 勵磁電壓直流220V 功率185W ，轉速1500轉/分鐘
4 .220V直流調速器：
0~220V可調，電壓輸出線性可控，控制信號4-20mA。
5.人機界面設備：
7"高亮TFT液晶顯示屏，分辨率800×480，四線電阻式觸摸屏，分辨率1024×1024。
WinCE(中文版) 操作系統，內嵌HMIBuilder嵌入版組態軟件無限點。主頻400M，內存64M，存儲設備128M電子盤。
工作電源DC24V
具有兩個2.0的USB接口，支持工程備份及還原，支持外部輸入接口設備，如USB鼠標鍵盤等。
具備兩個DB9接口，COM1是RS-232接口，COM2具備一個RS-232接口和RS-485接口
6.三菱PLC FX2N-16MR-001.
2路模擬量輸出模塊, 4路模擬量輸入模塊。
7. 隔離型直流電流傳感器，量程0-3A，0~±5V線性輸出 (正反方向) 。
8. 隔離型直流電壓傳感器，量程0-300V，0~±5V線性輸出 (正反方向) 。
9.基于觸摸屏的組態軟件運行環境 實現數據采集及顯示 實現電拖系統的系列控制操作。
10.大功率電阻負載單元。
11. 電機導軌，光碼盤測速系統，及連軸器。

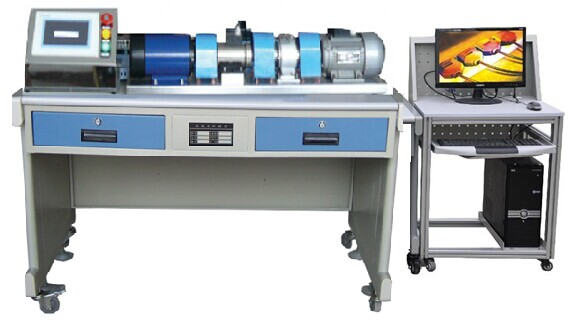

產品 JG SP-16 智能型 高級直流電機檢測技術實驗裝置 參考圖片：

主要功能： JG SP-16 智能型 高級直流電機檢測技術實驗裝置

（設備參考圖片，具體結構可按需求定做）

三 完成實驗內容：
1.直流電動機空載特性試驗
2.直流電動機負載試驗
3.直流電動機效率測定
4.直流電動機特性曲線測定
5.直流電動機冷態電阻、溫升實驗等
6.直流電動機的轉速、輸出轉矩、功率、電壓、電流測定
