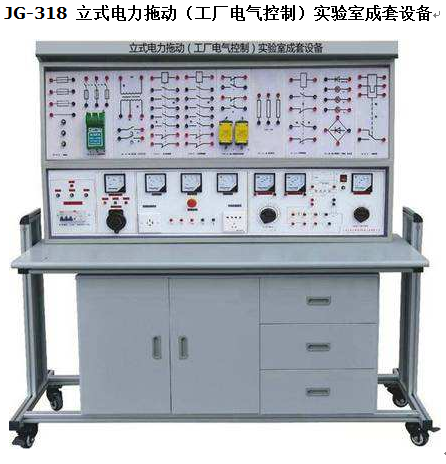

JG-318 立式電力拖動（工廠電氣控制）實驗室成套設備

主要功能： JG-318 立式電力拖動（工廠電氣控制）實驗室成套設備

一、其與同類產品相比具有以下優點：
1 、實驗部分：
● 元器件均已安裝在單元盒盒體內，實驗安全可靠。
● 元器件接線端口均已引至單元盒面板自鎖緊接線柱上，避免實驗反復拆裝螺絲、銅件而縮短元器件使用壽命。
● 采用自鎖緊疊插式連接線實驗連線方便、快捷，在較短的課時內有充分時間完成實驗。
● 元件單元盒在實驗屏上可任意移位、拆卸、易保管。
● 元件盒后蓋壓卡式結構，裝卸方便，以便于維修和觀察內部元器件結構。
● 具有直流電機實驗，大大提高實驗室的利用率、管理水平、規劃程度和經濟效益。
● 整體結構緊湊，外形美觀大方，組裝方便，它是各類高等院校、中等院校、技校、職業學校、培訓考核機構工廠電氣控制設備理想換代產品。
2 、實訓考核部分：
● 元器件已裝在特制的底座上，實訓時選擇合適位置插入通用九孔底板就可根據規劃要求連線實訓，一改過去用螺絲固定、單一位置的死板繁瑣的方法。
● 實訓元器件可重復利用，固定元器件不需鉆孔，元器件存放有專門儲存柜，管理方便。
● 利用現有的元器件，用戶可自由設計更多的實驗實訓考核項目。
二、結構與功能（以二十四座為例）：
1 、學生桌：配有學生桌 12 張，尺寸： 148×75×130cm ，桌面中央設置九孔通用插板，一桌二座，桌子下部為元件儲存柜，中間抽屜放置常用工具等。
2 、示教臺：能分別控制 12 臺 實驗臺 的電源，示教屏具有講解、演示功能。
3 、實驗屏：實驗屏由實驗單元板及鐵質噴塑材料組成，單元盒面板注塑而成，背面安裝元器件，并配有塑料護罩，使學生觸及不到帶電部位。護罩與面板結合采用較科學的壓卡式結構，維修拆裝方便。面板經絲印，構成不用的元器件線路符號，元器件接線端均由面板上的接線柱引出。
4 、電氣控制實驗臺 ( 每桌配置 1 臺 ) ：
(1) 電源輸入指示。
(2 ） UFU 、 VFU 、 WFU 三相電源輸入熔斷器。
(3) 電源總開關：具有漏電、過載、短路保護功能。
(4) 電壓換相開關：用來觀察三相線電壓， 450V 電壓表指示。
(5) 電流表 2A3 只，分別指示 U 、 V 、 W 電流輸出值。
(6) 急停按鈕：按到底切斷實驗臺電源。
(7) 三相四線輸出接線座。
(8) 三相電源插座。
(9)220V 市電插座，供外接儀器使用。
(10) 電源開關：控制 “ 交直流調壓電源 ” 。
(11)FU ：交直流調壓電源保險座。
(12)0-240V 交流輸出： 0-240V 交流輸出接線座。
(13)0-240V 直流輸出： 0-240V 直流輸出接線座。
(14) 電壓表 250V ：指示調壓電源的輸出電壓值。
(15)Ra 、 Rf 調節旋鈕。
(16)Ra 、 Rf 接線座。
(17)Ra 、 Rf 指示表。
三、器材配備：
( 一 ) 實驗單元板 ( 每臺 )

(二)實訓考核元器件(每臺)：
交流接觸器4只，信號燈1只，整流二極管1只，大功率電阻3只，鈕子開關1只，行程開關4臺，3H鐵殼按鈕1只，倒順開關1只，三相閘刀1只，三相雙投閘刀1只，熱繼電器1只，時間繼電器1只，變壓器1只，三相180W電機2臺，直流電機1臺。MF47萬用表1只，兆歐表1只，鉗形表1只，1套尖嘴鉗、螺絲刀、剝線鉗等工具，導線若干。
(三)實驗、實訓、考核項目：

1．閘刀開關正轉控制線路；
2．接觸點動正轉控制線路；
3．具有自鎖的正轉控制線路；
4．具有過載保護的正轉控制線路；
5．倒順開關控制正反轉控制線路；
6．接觸器聯鎖的正反轉控制線路；
7．按鈕聯鎖的正反轉控制線路；
8．按鈕接觸器復合聯鎖控制線路；
9．自動往返行程控制線路；
10．接觸器控制串聯電阻降壓起動線路；
11．時間繼電器控制串聯電阻降壓控制線路；
12．手動Y/ △ 降壓起動；
13．接觸器控制Y/ △ 降壓起動；
14．時間繼電器控制Y/ △ 降壓起動；
15．QX3-13型Y/ △ 自動起動控制線路；
16．半波整流能耗制動控制線路；
17．全波整流能耗制動控制線路；
18．C620車床電氣控制線路；
19．手動降壓起動；
20．單相運行反接制動控制線路；
21．電動葫蘆電氣控制線路；
22．C6163車床電氣控制線路；
23．控制電路聯鎖控制線路；
24．主電路聯鎖控制線路；
25．直流電機啟動；
26．直流電機的調速；
27．直流電機反轉；
28．直流電機制動實驗；
29．直流電機拆裝訓練；
30．直流電機檢修訓練。

……自由設計項目。
