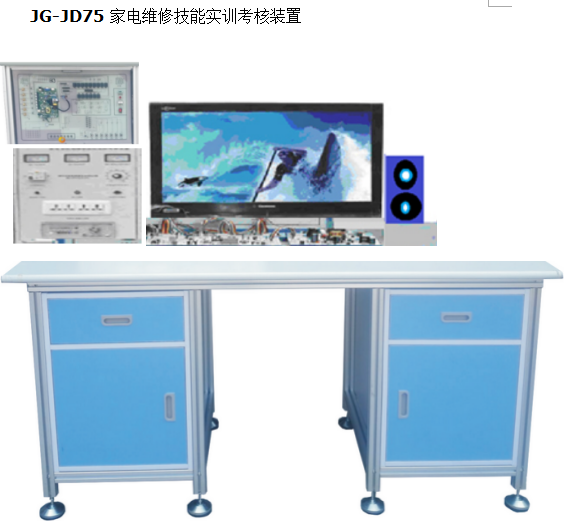

JG-JD75 家電維修技能實訓考核裝置

：

主要功能：JG-JD75 家電維修技能實訓考核裝置

一、 產品概述
JG-JD75 家電維修技能實訓考核裝置 是根據中華人民共和國勞動和社會保障部發布的《“家用電子產品維修工”職業技能實訓和鑒定設備技術規范》，按照職業教育的教學和實訓要求而研發的產品，適合高職院校、職業學校的應用電子技術、電子電器應用與維修等專業的電視機原理與維修、家用電子產品原理。
本實訓裝置也適合技工學校、職業培訓學校、職教中心、鑒定站/所的家電類專業及家電維修工中音視頻類維修實操，以及中級、高級工的技能鑒定考核。理與維修等課程的實訓教學。

二、系統組成

1、本實訓臺包括電源控制屏、電視機彩色信號發生器、智能考核系統、液晶電視檢測系統、液晶電視等組成。
2、電源控制屏對整個實訓臺的供電系統進行控制，當漏電電流>30mA時，實訓臺整機斷電；
3、彩色電視信號發生器：采用大規�？删幊踢壿嬁刂破骱途哂邢袼丶壦惴ǖ母咔逦�度彩色信號源。有著圖象清晰、時序精確（圖形、采樣率高,色彩準確、圖形選擇有16頻道 電視信號形式：分為圓、點、格、黑白格、彩色、單色等16種形式，可通過 按鍵直接選擇（輸出信號：有視頻、伴音（中頻6.5M）、射頻輸出接口） 信號制式：PAL-D/K.顯示圖象共16幅 , 彩條 ,白光柵 , 紅光柵, 綠光柵, 藍光柵,黑光柵 ,12級階梯 , 十字中心及顯示幅值 , 四階棋盤 , 彩色棋盤.
4、掛箱所有故障可有手動直接設置，簡單方便，高效。同時也可以用電腦自動生成故障或者在學生機上操作：
5、多功能儀表
A、終端部分采用7寸彩色觸摸屏（裝學生實驗屏上）同時配有虛擬示波器、虛擬邏輯分折儀、虛擬頻譜儀、虛擬三用表、虛擬數字量輸入輸出模塊。
B、參數：
　　 1）、雙蹤存貯示波器，多種同步方式，存貯深度可編程；
　　　　 通道數：2路
　　　　 帶寬：20MHZ
　　　　 分辨率：8位
　　　　 電壓范圍：-10~+10V
　　　　 存貯深度：64K
　　 2）、頻譜分折儀；
　 3）、數字三用表，可測電阻、電流、電壓等；
　　　　 數字IO口
　　　　 通道數：8路IO
　　　　 輸入電平：TTL
　　　　 輸出電平：TTL
　　　　 電流驅動：20mA/通道
6、通過在本裝置上進行故障排查實操練習，可以了解并掌握液晶電視機整機工作原理、開關電源供電和各種保護原理、數字主板對音像視頻信號的處理原理等；并掌握萬能表、示波器等工具檢測和液晶電視機電路的維修方法；并可以設計EMI濾波器電路、PFC功率因數校正電路、PWM控制電路、開機/待機控制電路、過壓/過流/過溫保護電路等，為踏入社會工作打好基礎。
三、特點
1.本實驗臺為鋁合金骨架，結構牢固、規格標準、外型美觀大方，顏色鮮明，延長使用壽命，實驗“掛箱”采用隱藏式導軌結構，裝卸方便，做到面板無磨損，確保使用質量。便于移動和固定，利于實驗室布局。桌面為防水、防火、耐麿高密度板、結構堅固，造型美觀大方。設有抽屜和柜門，用于放置工具和資料等。
2、實驗臺采用可拆分式“模塊”結構具有任意組合，利于功能升級；同時也解決了整機維修難的問題，只要將體積小的掛箱寄回廠家就可以快速、方便的解決相應的問題；為保證實驗安全，高壓電源輸入輸出采用高安全、可靠的互套插座；低壓信號、電源模塊采用大、小兩種市場上常用大小的插座輸出，這種雙插座接口輸出方便適合不同接插線、連接口的使用。
3、擴展性能強：本實訓臺采用掛箱式結構，便于升級擴展�？梢詳U展全自動洗衣機、電飯煲、洗碗機、微波爐、消毒柜、電風扇等幾項小家電維修項目。只需增配相應的實訓掛箱和部件即可。
4、智能實訓考核系統
1）智能考核終端由240×128點陣藍底背光液晶屏、PVC輕觸鍵盤、單片機、存儲器、網絡接口等組成�？蓡螜C進行日歷和時鐘設置、考核時間設置、密碼設置、故障設置，具有已設故和排故信息掉電不丟失、誤排信息記錄、考核時間倒計時顯示、功能。智能考核上位機軟件具有設備在線檢測、試卷管理、考試管理、學生信息管理、教師信息管理、成績管理等功能。
2）智能考核系統具有網絡通訊接口，多臺設備可組成智能考核網絡，其中一臺計算機作為教師機進行故障設置和考核管理。
1）計算機可以監控1-126臺家用電器智能考核臺
2)已設置多個故障點。
3)具有發卷功能
4)具有收卷功能
5)具有單臺和全部實驗臺清零功能
6)具有自動檢測各家用電器考核臺的通訊聯機情況
7)可以生成學生個人成績單
8)可以對學生考核情況進行統計、分析
9)設有進入系統密碼，進入系統后能夠修改密碼
10)具有打印功能
11)具有答題次數限制功能

四、技術性能
1. 輸入電源：單相三線制AC220V±10% 50HZ
2. 工作環境：溫度-10℃～+40℃ 相對濕度＜85%（25℃）
3. 整機容量：＜300VA
4. 安全保護：動作電流≤30mA、動作時間≤0.1s
5. 外形尺寸：1650mm×660mm×1600mm
6. 液晶電視，亮度500cd/m2,反應時間＜16ms，

五、液晶電視技術指標:（ 國內一線品牌電視）
1、顯示器尺寸、32寸 2、.對比度：400：1；
3、分辨率、1920×1080 4、.反應時間：<16 ms；
5、屏幕亮度、500cd/㎡；6.視角：178度
7、屏幕比例、16∶9；8.制式：NTSC/PAL/SECAM
9、輸入、YPbPr；VGA；HDMI；AV；USB
10.、工作電源：AC220V±10%-50Hz
11、環境溫度：5℃～35℃ 12、相對濕度：≤85%（25℃）；
13、整機功耗：＜100W 14、信號輸入：射頻48MHz-470MHz；
