JG-QG01 鉗工實 訓臺
JG-QG01 鉗工實 訓臺
鉗工作業主要包括鏨削、銼削、鋸切、劃線、鉆削、鉸削、攻絲和套絲（見螺紋加工）、刮削、研磨、矯正、彎曲和鉚接等。鉗工是機械制造中最古老的金屬加工技術。19世紀以后，各種機床的發展和普及，雖然逐步使大部分鉗工作業實現了機械化和自動化，但在機械制造過程中鉗工仍是廣泛應用的基本技術，其原因是：①劃線、刮削、研磨和機械裝配等鉗工作業，至今尚無適當?shù)臋C(jī)械化設備可以全部代替；②某些最精密的樣板、模具、量具和配合表面(如導軌面和軸瓦等)，仍需要依靠工人的手藝作精密加工；③在單件小批生產、修配工作或缺乏設備條件的情況下，采用鉗工制造某些零件仍是一種經濟實用的方法。
鉗工實 訓臺 是我公司根據教學大綱要求及學員實訓操作需要而開發的。所配置的工具是標準化和專業化的,盡可能提高學生的操作技術和動手能力,加工質量的好壞取決于操作者的技術高低,鉗工工具采用通用化、標準化和專業化，可提高學生的操作技術和動手能力。鉗工大多是在鉗工臺上用手工工具操作為主，對工件進行加工。手工操作的特點是要求技術性強，產品加工質量的好壞主要取決于操作者技術水平的高低，它的工作范圍較廣，具有萬能性和靈活性的優勢且不受設備、場地等條件的限制，因此凡是采用機械加工方法不太適宜或難以進行機械加工的場合，通常由鉗工來完成，尤其是機械產品的裝配、調試、安裝和維修等更需要鉗工，所以鉗工是機械制造工廠中應用最廣泛的工種之一。該實驗室設備可以完成常用工具的認識和使用，錘、鋸、鑿、劃線、裝配、調試、安裝、維修等教學工具。

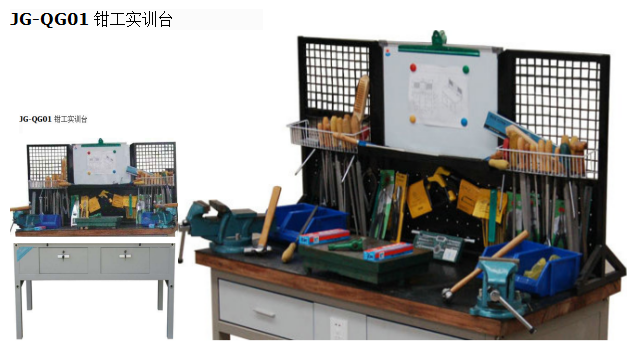

產品參考圖片：
二工位鉗工臺基本配置：
序號 |
名稱 |
規格 |
材料 |
說明 |
配置數 |
1 |
鉗工桌臺面 |
1500X750X50 |
三聚氰氨板 |
變形小，承重佳。與鋼架強攻螺絲固定。 |
1套 |
2 |
操作臺面 |
1500X750X1.5 |
優質鍍鋅鋼板 13公斤 |
平鋪于桌面 |
1張 |
3 |
多功能防護網
（本公司特別研制產品） |
1500X750X20 |
20X20金屬方管，壁厚1.0。R≥2.0金屬絲筋網格。壁厚≥1.0沖孔金屬隔板。雙面書寫磁性黑板600X400（配磁性貼及長夾）。 |
4只R10螺栓固定與桌面�？少N掛圖紙或直接畫加工示意圖。 |
1套 |
4 |
桌架 |
1500X1500X700 |
60X40金屬方管，壁厚≥1.5。
壁厚≥1.0金屬雙側隔板。 |
焊接或螺栓連接。
四柱，四直梁，四橫梁。 |
1套 |
5 |
工具抽屜 |
520X420X150 |
優質雙貼面三聚氰氨板，優質滑軌。或全鋼板 |
|
2只 |
6 |
工作電源
（選配） |
交流220V |
國標5孔安全插座 |
|
1只 |
7 |
緩沖調節腳墊 |
40X50 |
高強度橡膠，金屬螺桿R12 |
可調節，抗震，緩沖。 |
4只 |
|
|
|
|
|
|
8 |
臺虎鉗 |
160 |
優質鑄鐵，精鋼閉合口。 |
閉合精度：＜1 |
2臺 |
9 |
劃線平板 |
400X300X100 |
優質鑄鐵，平面高精度。 |
|
1臺 |
10 |
工具掛籃 |
380X80X10 |
金屬絲網格 |
|
2只 |
11 |
零件盒 |
240X150X110 |
塑料 |
加厚型，可拼插連接 |
4只 |
12 |
工具專用掛勾 |
|
金屬 |
L型 |
20只 |
|
|
|
|
|
|
二工位工具配置：
序號 |
名稱 |
規格 |
材料 |
單位 |
配置數 |
1 |
鋼鋸架 |
|
|
把 |
2 |
2 |
圓銼刀 |
8---12寸 |
|
套 |
1 |
3 |
半圓銼刀 |
8----12寸 |
|
套 |
1 |
4 |
方銼刀 |
8----12寸 |
|
套 |
1 |
5 |
扁銼刀 |
8----12寸 |
|
套 |
1 |
6 |
三角銼刀 |
8----12寸 |
|
套 |
1 |
7 |
什錦銼 |
|
|
套 |
1 |
8 |
榔頭 |
|
|
把 |
2 |
9 |
圓規 |
普通/彈簧150 |
|
把 |
2 |
10 |
角尺 |
500 |
|
把 |
2 |
11 |
鋼尺 |
150、300 |
1短1長/套 |
套 |
2 |
12 |
劃針 |
長120 |
|
支 |
2 |
13 |
內外卡鉗 |
160 |
|
把 |
1 |
14 |
游標卡尺 |
|
|
把 |
1 |
15 |
內六角扳手 |
|
|
套 |
1 |
16 |
油石 |
|
|
塊 |
1 |
17 |
鏟刀 |
14寸 |
|
把 |
1 |
18 |
絲錐 |
M 6 8 10 12 14 |
2、3、3.5、3.5、5 |
套 |
1 |
19 |
扳牙 |
M 6 8 10 12 14 |
3、3、3.5、3.5、5 |
套 |
1 |
20 |
鑿子 |
|
|
把 |
1 |
21 |
鋼鋸條 |
|
|
盒 |
1 |
22 |
活動扳手 |
200X24 |
|
把 |
1 |
23 |
鋼絲鉗 |
|
|
把 |
2 |
24 |
手虎鉗 |
|
|
把 |
1 |
25 |
一字批 |
|
|
把 |
2 |
26 |
十字批 |
200*24 |
|
把 |
2 |
27 |
呆扳手 |
8.10.14 |
2.5、2.5、3 |
套 |
1 |
28 |
三角鉸刀 |
|
|
把 |
2 |
29 |
絲攻扳手 |
|
|
把 |
2 |
30 |
扳牙扳手 |
8 10 14 |
|
套 |
2 |
31 |
尖嘴鉗 |
|
|
把 |
1 |
32 |
鋼絲刷 |
|
|
把 |
1 |
33 |
鐵皮剪刀 |
|
|
把 |
1 |
34 |
鐵皮工具箱 |
|
|
個 |
1 |
|
