雷諾實驗裝置 JGHY-101 型號： JGHY-101
產品說明：
1、整個裝置美觀大方，結構設計合理，整體感強，具備強烈的工程化氣息，能夠充分體現現代化實驗室的概念。
2、設備整體為自行式框架結構，并安裝有禁錮腳，便于系統的拆卸檢修和搬運。
3、本實驗裝置主體部分采用透明 優質有機 玻璃制作，實驗現象清晰，方便學生觀察。
4、本實驗裝置可觀察流體在圓直管內作層流、過渡及湍流流動現象，具有良好的實驗效果。
5、裝置設計可360度觀察，實現全方位教學與實驗。

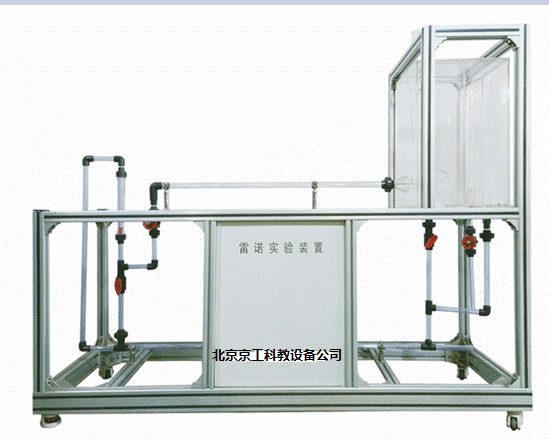

產品參考圖片：
主要功能：
雷諾實驗裝置 JGHY-101
分 項 |
說 明 |
裝置功能 |
1 、能定性并且直觀地觀察到層流、過渡流、湍流等各種流型。測定出臨界雷諾數。
2 、清晰地觀察到流體在圓管內流動過程的速度分布。
3 、可測取臨界 Re 數。 |
設計參數 |
雷諾數 ： 500~5000 。 液 體流 量： 25 ~ 250L /h 。常溫 、常壓操作 。 |
公用 設施 |
水：需自來水提供實驗用水， 實驗過程中消耗自來水 。
電： 無
藥品：水溶性紅墨水 。
實驗物料 ：自來水。 |
主要設備 |
轉子流量計 ： 25 ~ 250 L /h 。
高位 水箱： 優質 有機玻璃材質，可視溢流及穩液位設計 ，能自動放凈 。
實驗管段： 優質 有機玻璃材質， 內徑 d=14mm ，觀察段長 50 0m m 。
其余管段：復合管約 2 000m m ， 304 不銹鋼管約 1 000m m ， 優質 有機玻璃管約 1000m m ， 304 不銹鋼彎頭、三通等。
304 不銹鋼框架 1600 * 500 * 1800mm ( 長 × 寬 × 高 ) ， 帶腳輪及禁錮腳 。 |
測控組成 |
變量 |
檢測機構 |
顯示機構 |
執行機構 |
液體溫度 |
玻璃溫度計 |
溫度 就地顯示 |
溫度計 |
液體流量 |
轉子流量計 |
流量計就地顯示 |
管路 出 口閘閥（手動） |
雷諾實訓臺 JGHY-101 A
分 項 |
說 明 |
裝置特點 |
1、整個裝置美觀大方，結構設計合理，整體感強，具備強烈的工程化氣息，能夠充分體現現代化實驗室的概念。
2、設備整體為自行式框架結構，并安裝有禁錮腳，便于系統的拆卸檢修和搬運。
3、本實驗臺主體部分采用透明優質有機玻璃制作，實驗現象清晰，方便學生觀察。
4、本實驗臺可觀察流體在圓直管內作層流、過渡及湍流流動現象，具有良好的實驗效果。
5、裝置設計可360度觀察，實現全方位教學與實驗。 |
裝置功能 |
1、能定性并且直觀地觀察到層流、過渡流、湍流等各種流型。測定出臨界雷諾數。
2、演示長距離層流流線情況。
3、可測取臨界Re數。
4、演示層流底層狀況；
5、演示層流與湍流的速度分布。
6、裝置可實現移動終端掃碼，獲取裝置工藝流程視頻介紹。 |
設計參數 |
雷諾數：570~5700。液體流量：40~400L/h。常溫、常壓操作。 |
公用設施 |
水：需自來水提供實驗用水，實驗過程中消耗自來水。
電：無
藥品：水溶性紅墨水。
實驗物料：自來水。 |
主要設備 |
1、液體轉子流量計：40~400 L/h。
2、高位穩流水箱：容積≥55 L，優質有機玻璃材質，可視溢流及穩液位設計，能自動放凈。
3、實驗演示管段：優質有機玻璃材質，內徑d=20mm，有效觀察段長度1200 mm。
4、進口穩流段：φ110~φ35 mm，銅質喇叭狀整流管。
5、管路：透明材質，壁厚≥2.5mm。
6、外形尺寸：1800×550×1700mm（長×寬×高），外形為可移動式設計，帶剎車輪，高品質鋁合金型材框架，無焊接點，安裝拆卸方便，水平調節支撐型腳輪。
7、工程化標識：包含設備位號、管路流向箭頭及標識、閥門位號等工程化設備理
念配套，使學生處于安全的實驗操作環境中，學會工程化管路標識認知，培養學生
工程化理念。 |
測控組成 |
變量 |
檢測機構 |
顯示機構 |
執行機構 |
液體溫度 |
玻璃溫度計 |
溫度就地顯示 |
溫度計 |
液體流量 |
轉子流量計 |
流量計就地顯示 |
管路出口閘閥（手動） |
|
|
