JG-PCA2 智能動平衡實驗系統

簡介：該 智能動平衡實驗系統 是一種創新的基于虛擬測試技術的智能化動平衡實驗系統，特別適用于教學動平衡實驗。能在一個硬支承的機架上不經調整即可實現硬支承動平衡的A,B,C尺寸法解算和軟支承的影響系數法解算，既可進行動平衡校正亦可進行靜平衡校正，本系統利用高精度的壓電晶體傳感器進行測量，采用先進的計算機虛擬測試技術、數字信號處理技術和小信號提取方法，達到智能化檢測目的。本系統不但能得出實驗結果，而且通過動態實時檢測曲線了解實驗的過程，通過人機對話的方式生動、形象地完成檢測過程。

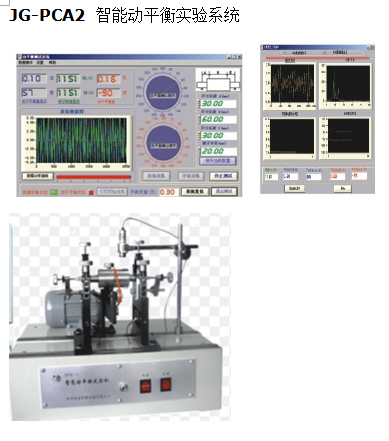

產品參考圖片：

主要功能：JG-PCA2 智能動平衡實驗系統

實驗內容：
實驗?zāi)康氖峭ㄟ^實驗對象即轉子的動平衡全過程，以及必要的動手操作，使學生基本掌握：
（1）回轉件動平衡的基本概念
（2）了解動平衡實驗臺的結構及工作原理
（3）轉子的動平衡過程中平衡精度確定和應用動平衡的操作方法

功能及特點：
（1）虛擬智能化測試，儀器界面。采用虛擬器技術使界面美觀，形象，友好。實驗結果以數字，曲線與圖形同時顯示，實驗過程生動形象，操作簡便。
（2）硬支承動平衡采用A、B、C尺寸結算，久定標具有六種支承方式。
（3）運動狀態實時提示。
（4）具有剩余不平衡量允差設置功能，自動提示合格。
（5）可進行動態過程實驗。該系統不但能夠靜態顯示實驗結果，還可以進行連續不斷的動態過程實驗。在實驗轉子回轉過程中通過數據分析主界面開設了四個窗口，同時動態顯示轉子左右不平衡量信號濾波后曲線、頻譜分析圖、實際偏心量分布圖、實際相位分布圖。通過觀察動態曲線的變化，使學生更加深刻了解動平衡實驗的原理，方法和結果。
（6）采用方便快捷的熱插拔USB硬件接口技術，能有效的與計算機進行連接通訊，使實驗系統安全可靠。
（7）系統通過性強，計算機用戶界面可選擇不同的輥子結構（提供常用六種形式），進行檢測實驗。
（8）系統測量精度高（最小可達殘余不平衡量≤0.03gmm/kg）并具有標定及不平衡量設定報警功能，可方便的用作工業動平衡機。
主要技術參數：
（1） 平衡轉速：約1200r/min，2500r/min兩檔
（2） 工件質量范圍：0.1～5kg
（3） 工件最大外徑：φ260mm
（4） 兩支承間距離：50～400mm
（5） 支承軸徑范圍：φ3～30mm
（6） 圈帶傳動外軸徑范圍：φ25～80mm
（7） 最小可達殘余不平衡量：≤0.3g mm/kg
（8） 一次減低率：≥90％
（9） 測量時間：最長3s
（10） 電機額定功率：P=120W
（11） 電 源：220V交流/50HZ
（12） 外形尺寸：500×400×460(mm)
（13） 重 量：65kg

注：配套計算機必須帶有25針標準并口。
