JGDCS-2智能 帶傳動實驗臺 (帶微機接口，帶軟件)

簡介：（1） 觀察帶傳動的彈性滑動和打滑現象；
（2） 了解帶的初拉力、帶速等參數的改變對帶傳動能力的影響，測繪出彈性滑動曲線；
（3） 掌握轉速、扭矩、轉速差及帶傳動效率的測量方法。

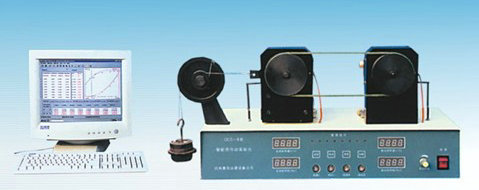

產品參考圖片：

主要功能：JGDCS-2智能 帶傳動實驗臺 (帶微機接口，帶軟件)

實驗?zāi)康模?


主要功能：

（1） 利用實驗裝置的四路數字顯示信息，在不同負載的情況下，手工抄錄主動輪轉速、主動輪轉矩、被動輪轉速、被動輪轉矩，然后根據此數據計算并繪出彈性滑動曲線和傳動效率曲線
（2） 利用S232串行線，將實驗裝置與PC機直接連通。隨帶傳動負載的逐級增加，計算機能根據專用軟件自動進行數據處理與分析，并輸出滑動曲線、效率曲線和所有的數據。
（3） 實驗臺上 設置了“多機通訊”接口 可實現一臺計算機與多臺實驗臺進行多機通訊的實驗操作，組成小系統局域網絡實驗系統。

主要技術參數：
（1） 主動電機調速范圍：0～1800r/min
（2） 帶輪直徑：D1=D2=86mm
（3） 包 角：a1=a2=1800
（4） 額定轉矩：T=0.24N.M=2450g.cm
（5） 電機額定功率：P=50W
（6） 電 源：220V交流/50HZ
（7） 外形尺寸：600×280×300(mm)
（8） 重 量：40kg
