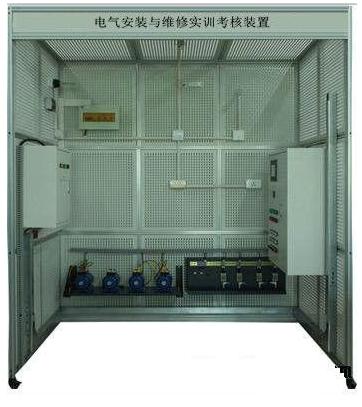

156A電氣安裝與維修實訓考核裝置
主要功能： 156A電氣安裝與維修實訓考核裝置
一、技術參數
1. 工作電源：三相五線 供電 AC380V/220V +/-7.5% 50HZ
2. 工作環境：用絕緣地板（或使用絕緣地毯）
3. 實訓裝置網孔板尺寸：長*寬=798*768mm
4. 實訓裝置外形尺寸：見配置清單
5. 實訓裝置材料：鋼板。鋼板厚度≥1.5mm
6. 實訓裝置電源：提供帶有開關，電壓指示及短路保護，采安全型插線插座的三相電源輸出和航空插頭提供電源。
7. 消耗功率：≤1.5KW
8 、裝置結構尺寸：2人組實訓設備（單面）2006mm*1003mm*2410mm。
安全保護措施：具有接地保護，過流過載，漏電保護功能，符合相關的國家標準。
二、設備配置包括：
1 、配電箱部分
三相四線有功電度表DT862-41只5A,接線端子連接安裝在配電箱內
隔離開關HG1-32/30F1套3極，30A同上
漏電型空氣開關DZ47LE-32/C321只3P+N同上
空氣開關DZ47-63/C61只3P同上
漏電型空氣開關DZ47LE-32/3P+N1只1P+N同上
按鈕標牌框3只1P
鋁合金安裝導軌1條長度：210mm
電源指示燈220V3只黃、綠、紅各一只同上
配電箱箱體400mm×500mm×260mm1只含接地排、接零排
安裝螺絲M4×1211套每套帶帽1只、平墊2只、彈墊1只
安裝螺絲M6×25 4套每套帶帽1只、平墊2只、彈墊1只
2. 照明套件
LED12W12 只
聲控開關86型1只帶明裝底盒
日光燈組件T5一體化21W（帶罩）1套散裝發出
節能燈9W2只同上
鈉燈110W1套同上
螺口平燈頭E27 2只同上
泰力1插118型2只同上
泰力2插118型1只同上
泰力1開118型1只同上
飛雕2開86型4只同上
飛雕4開86型2只同上
吸頂燈21W1只配節能燈管同上
觸摸開關86型（帶明裝底盒）1只同上
暗裝底盒86型6只同上
分線盒面板86型2只同上
明盒86型4只同上118型3只同上
白板86型2只同上
塑料圓臺1套4四吋 材料：PVC同上 |
3 、電氣控制箱
1. 組合開關 HZ10M-25N3 1只 3極（帶防護罩）；
塑殼開關NM1-63S/3300 20A2只3極（正泰）安裝在控制箱內
接觸器CJX2-0910/220V7只同上
輔助觸頭F4-22 5只同上
PLCFX2N-32MT1 只同上
模擬量模塊FXON-3A1只同上
模擬量模塊FXON-3A1只同上
變頻器D740/0.75KW(FR-E740)1只同上
繼電器輸出擴展模塊FX2N-16EYR1只
時間繼電器ST3PF-2 30S AC220V1只2組斷電延時同上
ST3P C-B 30S AC220V1 只1組瞬動、1組延時同上
熱繼電器JRS1D-25（獨立安裝）3只
0.4A( 調節范圍0.25~0.4A) 2只
0.63A( 調節范圍0.4~0.63A) 2只同上
溫度控制器E5CZ-C2MT1只同上
接線端子排TB-25061條TB-1512 3條
開關電源00324V/6A2只
觸摸屏用1只，電偶加熱器用1只
觸摸屏TPC7062K1只
7 寸彩色屏（昆侖通泰）安裝在控制箱內
安裝導軌C453條240mm、500mm、150mm各1條同上
電源指示燈220V10只紅、綠各5只同上
標志牌25只用于指示燈和開關標識同上
選擇開關SB2-ED33 2只
3 檔開關SB2-ED252只
數據線RS232C/RS422通訊電纜1條
長2000mm，用于PLC主機與計算機之間的通訊；USB數據線1條，觸摸屏數據下載線長2500mm
船型開關1只
護線圈 ￠4 3 只
加熱器連接線 1.5 m ㎡ ×1500mm 2 條 紅、黑各一條(一頭香蕉頭、一頭連插針)
按鈕LA68B-EA35/45 10只啟動停止各5只（紅、綠）配急停按鈕1只 急停開關 LA68D-11ZS 1只
同上
控制箱箱體700mm×260mm×800mm1只含接地排、接零排 |
4 、電機
伺服配件ASD-CNSC00501只
伺服配件YDM302001001只
伺服配件ASDBCNEP00001只在電機底板上
電機底板158G1只在電機底板上
電機單元左右支架300mm ×200mm×60mm 2 只左、右各1只
開關電源012（24V/5V/2A）1只步進驅動器用
步進電機驅動器SH-204031只
兩相混合式（含驅動器）在A電機底板上
電機35BYG2508B-SASSMQ-0081 1只
護線圈 ￠4 11 只 ￠10 3只
接線端子排JTB-1.5 ×15 2 條
JTB-1.5 ×5 2 條
船型開關1只
橡膠機腳4只
螺絲M4 ×15 11 套
M4 ×25 14 套
導線 BVR-1 mm 2 3 米
插針QE-1008紅60只
交流伺服電機驅動器ASD-A0421-AB電機ECMA-C30604PS1只
臺達伺服（含驅動器）在A電機底板上 |
5 、傳感器支架
行程開關YBLX-ME/81044只見圖紙安裝在傳感器支架上
電容式傳感器CSB4-18M60-EO-AM1只見圖紙
安裝在傳感器支架上電感式傳感器GH1-1204NA1只見圖紙安裝在傳感器支架上
光電式傳感器GH3-N1810NA1只見圖紙安裝在傳感器支架上
護線圈￠10 4只
接線端子排JT8-1.5×151條JT8-1.5×102條
導線BVR-1 m ㎡ 2.8 米（黃、綠各1.4米）
螺絲 M4 ×15 8 套
M3 ×35 16 套
溫度傳感器（熱電阻、熱電偶）Pt100 1只
K 型（￠5×50×550）1只 與溫控器配套散裝發出 |
6 、線路器材
PVC 管￠16 2 根3米
PVC 直通￠16 10只
PVC 懷疏￠16 30只
扎帶3*100mm 1包 500只/包
M4*20 螺絲帶帽200只/套 1套 帶2只平墊1只彈墊
線槽20×10 2根 3米/跟
30 ×17 2根
絕緣導線 BVR1.5mm平方米 3盤 紅，綠，黃各一盤
BVR1.0mm 平方米2盤 藍，雙色各一盤
平頭線卡 Φ16 只 30根
金屬電纜橋架
橋架500mm/根（帶蓋） 6 根 200mm/根 3 根
50 ×25水平左90°彎，100×100×25mm 1 只
垂直等徑變向彎通 2 只
橋架帶孔封頭（端面）孔徑23 1 只
連接板：50×25水平右45°彎 2 只
水平直三通 2 只
垂直三通 1 只
水平四通 1 只
垂直上彎通 1 只
垂直下彎通 1 只
線槽支架 12 只
連接板 18 只
連接螺絲 80 套 （每套帶帽1只、平墊1只、彈墊1只）
異型號碼管 1.5mm 16 米
冷壓叉子 SV Φ1.5 300 只
280 （紅、綠、黃各80只，藍、黑各20只）
纏繞帶 Φ10 2 包 10米/包 |
7 、電工工具
尖嘴鉗125mm 1把
剝線鉗125mm 1把
壓線鉗125,mm 1把
鋼絲鉗200mm 1把
一字螺絲刀￠4*100mm 1把
十字螺絲刀￠4*100mm 1把
電筆螺絲刀500V 1把
萬用表DT-9205B 1盤
鋁合金人字梯 1.5米高1付
平銼刀200mm 3根
鋼卷尺3m 1只
電工刀多用105mm1把
鋼板尺300mm1把
直角尺200mm1把
活動扳手6時1把
六角扳手1套
保險絲15A1卷
手鋸弓1架
手鋸條細牙1盒
彎管器1根
兆歐表500V6塊
向砂輪機￠70 1只
砂輪切割機200mm帶防護罩1臺
手電鉆GBM350RE1只
電源插板子彈頭（四插）2只 線長：3米 |
8 、其他 ;
電氣安裝與維修實訓考核裝置臺架（標準配置組）長*寬*高2010*1010*2410mm 1組
具體配置為：
56 立柱 4根；
156 大網孔板 10塊 ；
156 小網孔板 4塊 ；
156 三層框架 4個；
156 單層框架 2個；
156 長網孔連接板 1個；
156 短網孔連接板1個；
156A 后橫梁 1根；
156A 前橫梁 1根；
156 網孔梁柱 3個；
156 側梁 2根；
自鎖腳輪￠75 4只；
短安裝螺絲（六角：M6*45mm） 100只；
網孔板安裝螺絲（六角：M6*60mm）35只； |
長安裝螺絲（六角：M6*150mm） 65只；
￠6平墊 400只；
￠6彈墊 200只；
M6 螺帽 200只。
元件存放柜
1000*450*2000mm 1 個
可移動工具臺950*750*900mm 1輛
電加熱器 電熱源1只
考核掛板支架800mm*750mm*20mm1只
CA6140 車床考核掛板1塊
電腦推車1輛
移動式電源控制臺
400*280*300mm1 臺 |
|
