JGDAZ-05 建筑電氣安裝調試實訓裝置
一、 概述
本實訓考核設備根據勞動和社會保障部職業/工種資格（標準）《內線安裝工》高級考核要求設計，能夠完成多種技能訓練。主要完成電動機、低壓配電裝置、接戶進戶和量電裝置、常用機械電氣部分的安裝，以及室內用電設備的故障分析處理和動力機械電氣部分的故障分析。既適用于職業院校相關專業人員的崗位技能培訓，也能作為各級部門技能培訓和職業技能鑒定中心相關工種鑒定考核。
主要功能： JGDAZ-05 建筑電氣安裝調試實訓裝置
二、 特點
1. 真實性強：裝置元件布置、開關操作都參考了工程實際，為各專業崗位創造真實的實訓環境；
2. 模塊化設計：各個實訓內容按網孔模塊進行設計
三、 技術指標
1. 輸入電源：AC380V±10% 50HZ
2. 工作環境：溫度－10 ℃ ～+50 ℃ 相對濕度＜85%（25 ℃ ）海拔＜4000M
3. 裝置容量：＜1.5KVA

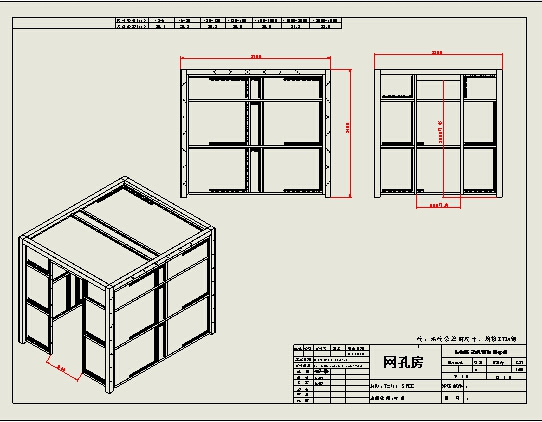

4. 外形尺寸：2700mm×2300mm×2400mm
四、 參考實訓項目
1．電工布線工藝實訓
2．兩個開關控制一盞燈線路訓練
3．聲控開關控制白熾電路訓練
4．二地控制一盞燈電路訓練
5．三地控制一盞燈電路訓練
6．日光燈線路接線訓練
7．單相電度表直接安裝接線
8．單相電度表經電流互感器安裝接線
9．室內照明電路安裝訓練
10．配電箱安裝訓練
11．交流負載電功率的測量
12．三相異步電動機直接啟動控制
13．三相異步電動機接觸器點動控制線路
14．三相異步電動機接觸器自鎖控制線路
15．三相異步電動機Y/ △ 自動控制線路
16．用倒順開關控制三相異步電動機正反轉線路
17．接觸器聯鎖的正反轉控制線路
18．按鈕聯鎖的三相異步電動機正反轉控制線路
19．雙重聯鎖的三相異步電動機正反轉控制線路
20．三相異步電動機多地控制
21．工作臺自動往返控制線路
22．三相異步電動機串電阻降壓?jiǎn)?dòng)控制線路
23．三相異步電動機能耗制動控制線路
五、參考實訓項目所需元器件清單（每臺配備清單） (標配一套元器件).
注：本裝置每臺需配兩套元器件,用戶也可自行購買。
序號 |
名 稱 |
型號與規格 |
數 量 |
1 |
單相電度表 |
DD862-2 |
1 |
2 |
單相閘刀開關 |
HK8 |
1 |
3 |
拉線開關 |
4A/250V |
1 |
4 |
平燈頭 |
6A/250V |
2 |
5 |
園形插座 |
T3-10 |
1 |
6 |
電流互感器 |
LQG-0.5 |
1 |
7 |
墻壁開關座 |
|
2 |
8 |
聲控開關 |
118-B30 |
1 |
9 |
低壓斷路器 |
DZ108-20/10 |
1 |
10 |
螺旋式保險盒 |
RL1-15/3A |
3 |
11 |
直插式保險盒 |
RT14-20/2A |
2 |
12 |
交流接觸器 |
CJX2-0910 |
3 |
13 |
輔助觸頭 |
F4-22 |
3 |
14 |
熱繼電器 |
R16B-20/3 |
1 |
15 |
通電延時時間繼電器 |
ST3PA-B/380V（0-60S） |
1 |
16 |
時間繼電器座 |
PF-083A |
1 |
17 |
3H鐵殼按鈕 |
|
2 |
18 |
行程開關 |
LX9-222 |
2 |
19 |
行程開關 |
LX9-001 |
2 |
20 |
倒順開關 |
K03-15 |
1 |
21 |
日光燈管 |
Y210RR25/10W |
1 |
22 |
鎮流器 |
13W |
1 |
23 |
日光燈座 |
|
2 |
24 |
大功率電阻 |
|
3 |
25 |
二極管 |
|
1 |
26 |
接線端子排 |
JF5-2.5/5 |
5 |
27 |
G形導軌 |
|
1 |
28 |
走線槽 |
|
2米 |
29 |
螺絲 |
|
90 |
30 |
螺絲刀 |
|
2 |
31 |
尖嘴鉗 |
|
1 |
32 |
剝線鉗 |
|
1 |
33 |
三相鼠籠異步電動機 |
380V/Y/△180W |
1 |
34 |
配電箱 |
450mm×520mm×220mm |
1 |
35 |
人字梯 |
2000mm |
1 |
36 |
操作臺 |
1000mm×600mm×750mm |
1 |
|
