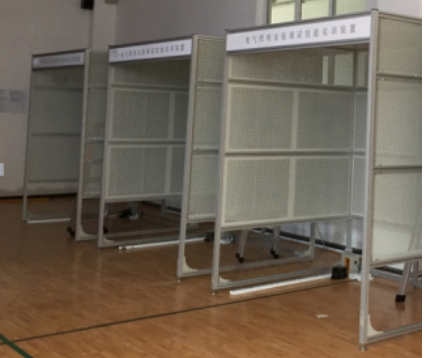

JGDAZ-09 電氣照明設備安裝調試技能實訓裝置
主要功能： JGDAZ-09 電氣照明設備安裝調試技能實訓裝置
一、概 述
“電氣照明設備安裝調試技能實訓裝置”是根據國家職業資格培訓教材編審委員會編寫的《電氣設備安裝工》相關的技能培訓要求而研制的，可完成《電氣設備安裝工（初級）》、《電氣設備安裝工（中級）》的電氣照明設備安裝調試技能實訓，適合各職業院校的對電氣設備安裝工技能實訓教學，同時也是初級、中級電氣設備安裝工技能考核的鑒定設備。
二、特 點
該實訓設備在結構上以建筑模型（包含了室內配電箱的安裝、室內線管敷設及管內穿線、電氣照明典型線路施工、各種燈具的安裝與接線）為基礎，由室內配電箱的安裝、線管敷設、線管穿線、各種燈具的安裝、典型照明電路的安裝、吊扇的安裝及調試、防雷接地裝置的安裝等部分組成，各部分既可獨立實訓，也可組合成系統綜合實訓。
1.配電箱采用小型室內配電箱，用于訓練學員對配電箱的安裝技能
2.電氣照明典型線路采用優質元器件
三、技術性能
1. 輸入電壓：三相四線～380V±10% 50Hz
2. 工作環境：環境溫度范圍為-5 ℃ ～+40 ℃ 相對濕度＜85%（25 ℃ ）海拔＜4000m
3. 裝置容量：＜1.5kVA
4. 外形尺寸：2010×1300×2410mm
四、配置清單
1、配電箱部分
序號 |
名稱 |
規格/型號 |
單位 |
數量 |
備注（說明） |
狀態 |
1 |
漏電型空氣開關 |
DZ47LE-32 |
只 |
1 |
3P+N |
安裝在配電箱內 |
2 |
空氣開關 |
DZ47-63/C6 |
只 |
1 |
3P |
同上 |
3 |
漏電型空氣開關 |
DZ47LE-32/C6 |
只 |
1 |
1P+N |
同上 |
4 |
配電箱箱體 |
明裝 |
只 |
1 |
|
|
2、照明套件
序號 |
名 稱 |
型號與規格 |
數 量 |
狀態 |
1 |
單相電度表 |
DD862-2 |
1 |
散裝發出 |
2 |
單相閘刀開關 |
HK8 |
1 |
同上 |
3 |
拉線開關 |
4A/250V |
1 |
同上 |
4 |
平燈頭 |
6A/250V |
2 |
同上 |
5 |
園形插座 |
T3-10 |
1 |
同上 |
6 |
電流互感器 |
LQG-0.5 |
1 |
同上 |
7 |
墻壁開關座 |
|
2 |
同上 |
8 |
聲控開關 |
118-B30 |
1 |
同上 |
3、電氣控制套件
序號 |
名 稱 |
型號與規格 |
數 量 |
狀態 |
1 |
低壓斷路器 |
DZ108-20/10 |
1 |
散裝發出 |
2 |
螺旋式保險盒 |
RL1-15/3A |
3 |
同上 |
3 |
直插式保險盒 |
RT14-20/2A |
2 |
同上 |
4 |
交流接觸器 |
CJX2-0910 |
3 |
同上 |
5 |
輔助觸頭 |
F4-22 |
3 |
同上 |
6 |
熱繼電器 |
R16B-20/3 |
1 |
同上 |
7 |
通電延時時間繼電器 |
ST3PA-B/380V（0-60S） |
1 |
同上 |
8 |
時間繼電器座 |
PF-083A |
1 |
同上 |
9 |
3H鐵殼按鈕 |
|
2 |
同上 |
10 |
行程開關 |
LX9-222 |
2 |
同上 |
11 |
行程開關 |
LX9-001 |
2 |
同上 |
12 |
倒順開關 |
K03-15 |
1 |
同上 |
13 |
大功率電阻 |
|
3 |
同上 |
14 |
二極管 |
|
1 |
同上 |
15 |
接線端子排 |
JF5-2.5/5 |
5 |
同上 |
16 |
三相鼠籠異步電動機 |
380V/Y/ △ 180W |
1 |
同上 |
17 |
走線槽 |
|
2米 |
同上 |
18 |
人字梯 |
1.5米高 |
1付 |
同上 |
4、線路器材
序號 |
名稱 |
規格/型號 |
單位 |
數量 |
備注（說明） |
狀態 |
1 |
PVC管 |
Φ16 |
根 |
2 |
3米 |
散裝發出 |
2 |
PVC直通 |
Φ16 |
只 |
10 |
|
同上 |
3 |
PVC杯梳 |
Φ16 |
只 |
30 |
|
同上 |
4 |
扎帶 |
3×100mm |
包 |
1 |
500只/包 |
同上 |
5 |
M4*20螺絲（帶帽） |
200只/套 |
套 |
1 |
帶2只平墊、1只彈墊 |
同上 |
6 |
行線槽 |
3025 |
根 |
2 |
2米/根 |
同上 |
7 |
PVC線槽 |
40×20mm |
根 |
2 |
3米/根（白色） |
同上 |
25×15mm |
根 |
2 |
3米/根（白色） |
同上 |
13 |
管卡 |
16U型 |
只 |
30 |
|
同上 |
14 |
自攻絲 |
Φ6×15mm |
只 |
100 |
|
同上 |
三、實訓項目舉例
1．電工布線工藝實訓
2．兩個開關控制一盞燈線路訓練
3．聲控開關控制白熾電路訓練
4．二地控制一盞燈電路訓練
5．三地控制一盞燈電路訓練
6．日光燈線路接線訓練
7．單相電度表直接安裝接線
8．單相電度表經電流互感器安裝接線
9．室內照明電路安裝訓練
10．配電板安裝訓練
11．交流負載電功率的測量
12．三相異步電動機直接啟動控制
13．三相異步電動機接觸器點動控制線路
14．三相異步電動機接觸器自鎖控制線路
15．三相異步電動機Y/ △ 自動控制線路
16．用倒順開關控制三相異步電動機正反轉線路
17．接觸器聯鎖的正反轉控制線路
18．按鈕聯鎖的三相異步電動機正反轉控制線路
19．雙重聯鎖的三相異步電動機正反轉控制線路
20．三相異步電動機多地控制
21．工作臺自動往返控制線路
22．三相異步電動機串電阻降壓?jiǎn)?dòng)控制線路
23．三相異步電動機
|
